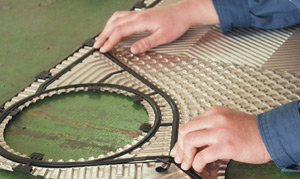

典型的板式换热器密封垫胶料及其性能:
三元乙丙橡胶(EPDM)通常用于不含油脂的介质如水、蒸汽等,而丁腈橡胶(NBR)侧用可用于含油脂的介质,上述两种合成橡胶是板式换热器密封垫最常用的两种标准材料。但任何规则都有例外,比如所处理介质在含弱油的前提下采用EPDM比NBR效果会更令我们满意。用于PHE密封垫的其它胶料还有氢化丁腈(HNBR),氟橡胶(FKM),氯丁橡胶(CR),但天然橡胶(NR)和硅橡胶(Q)使用很少。
在所有构件材料中橡胶是我们了解最少的材料。与金属和塑料不同,橡胶没有一个通用的事先制定好的设计准则。为你的板式换热器用途选择合适的密封垫材料堪比一场噩梦。
● 密封垫胶料的选择取决于:
- 流体介质- 是否具有化学腐蚀性
- 工作温度和压力
● 胶料性能的变化由以下因素引起:
-时间导致-橡胶材料松弛(应力松弛)
-温度导致– 橡胶材料恶化变质
-氧化剂腐蚀-导致橡胶材料硬化(如空气中的氧)
-吸收工作介质中的化学物质-导致橡胶材料溶胀或变软
● 常用密封垫胶料:
- 丁腈橡胶
- 三元乙丙橡胶
- 氟橡胶
● 丁腈橡胶 (NBR)
-标准胶料 工作温度可达 120℃
- 高温丁腈(NBR HT)工作温度可达140℃
- 普通丁腈(NBR B)用于较低的工作温度
- 食品级丁腈橡胶 (NBRHTF) – 混炼胶配方所有成份和用量符合美国FDA标准并符合FDA物质限制清单要求。
- 丁腈橡胶(NBR LT) - 用于制冷用途的低工作温度
- 氢化丁腈橡胶(HNBR)用于高温及普通丁腈橡胶会发生溶胀的工况
●三元乙丙橡胶 (EPDM)
-高温三元乙丙胶料(EPDM HT)工作温度可达到 170℃
-三元乙丙橡胶(EPDM)用于一般胶粘垫(抗压裂)
- 三元乙丙橡胶(EPDMC )用于高温工作的挂垫
-三元乙丙橡胶( EPDMCT )用于浅槽(1.5 – 3 mm)薄型垫
- 三元乙丙橡胶 (EPDMF) –混炼胶配方所有成份和用量符合美国FDA标准并符合FDA物质限制清单要求。
-三元乙丙橡胶( EPDM AL)用于普通乙丙胶胶垫会发生溶胀的某些高压化学介质工况。
|
